氣動盲板閥

更新時間:2024/11/20

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,氣動盲板閥售前、售中、售后專業服務。

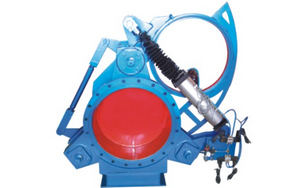

  產品名稱: 氣動盲板閥   產品型號: F643X氣動盲板閥
  驅動方式: 氣動   連接形式: 法蘭
  結構形式: 扇形   密封結構: 軟密封
  壓力范圍: 0.05MPa-0.25MPa   公稱通徑: DN300-1000
  常用材質: 鑄鋼   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

氣動盲板閥,F643X氣動盲板閥閥體中設有夾緊、松開汽缸和翻板汽缸,夾緊、松開汽缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作,翻板汽缸驅動閥板完成開關動作。橡膠密封圈鑲嵌在閥板上,具有耐溫高、密封性能好、更換方便、使用壽命長等特點。

氣動盲板閥,F643X氣動盲板閥主要性能指標

公稱壓力MPa

0.25

0.15

0.10

0.05

密封試驗壓力MPa

0.275

0.165

0.11

0.055

強度試驗壓力MPa

0.40

0.225

0.15

0.075

適用溫度

丁腈橡膠

硅橡膠

氟橡膠

120

250

300

適用介質

煤氣等有毒、有害、易燃?xì)怏w

采用標準

連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準

主要零部件材料

閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

氣動盲板閥,F643X氣動盲板閥主要外形及連接尺寸表

DN L D D1 H A b n-фd 質量
PN0.05 PN0.10 PN0.15 PN0.25
300 450 440 395 480 720 16 12-ф22 255 280
350 450 490 445 520 810 16 12-ф22 285 310
400 450 540 495 600 920 16 16-ф22 300 330
450 500 595 550 658 995 16 16-ф22 350 380
500 500 645 600 712 1102 20 20-ф22 400 440
600 600 755 705 920 1500 20 20-ф26 500 550
700 600 860 810 970 1600 20 24-ф26 580 630
800 800 975 920 1100 1850 35 24-ф30 1500 1650
900 800 1075 1020 1200 1980 35 24-ф30 1800 1980
1000 800 1175 1120 1320 200 35 28-ф30 2100 2300

氣動盲板閥,F643X氣動盲板閥結構外形尺寸圖:

氣動盲板閥,F643X氣動盲板閥結構外形尺寸圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:液動盲板閥 更多相關產品:蝸輪盲板閥
