Y型漿料閥采用Y型直通式結構，流阻小、不容易結疤，左右閥體分開式，兩閥體之間夾有閥座，維修時只需拆開兩閥體的螺栓就可清洗或修理，若有損壞的零件也可以及時更換，閥體內腔受沖刷較嚴重的部位裝有硬質合金的保護襯板，在開啟閥門時，可以保護閥體不被介質沖刷、腐蝕，從而大大地提高了閥門的使用壽命，密封面之間堆焊硬質合金，硬度高。
Y型漿料閥閥瓣采用錐形密封面，閥座選用一個小的圓弧形密封面。這樣，在閥瓣與閥座密合時形成一種類似線密封的密封形式，密封效果好。此外還可有較強的防止了結疤的現象，閥門帶有上密封結構，全開時可以保護填料，閥門導向裝置設置在體腔外部，不與介質接觸，防止了類似閘閥的導向部位卡死現象。
Y型漿料閥實物圖片
二、Y型漿料閥產品用途：
主要用于鋁廠，料漿閥根據實際情況的需要，要求達到“三耐一防” 的性能，即耐磨、耐壓、耐沖刷、防止結疤，放底結構設計為凸型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，傘齒輪等。
三、Y型漿料閥主要外形連接尺寸：
型號 |
公稱壓力PN |
尺寸 |
DN |
50 |
100 |
125 |
150 |
150△ |
200 |
250 |
300 |
SJS45Y-16C
SJS545Y-16C
| 1.6
| L
| 230
| 350
| 400
| 480
| 480
| 600
| 730
| 850
|
H
| 320
| 464
| 510
| 710
| 595
| 810
| 920
| 1120
|
DO
| 240
| 280
| 320
| 360
| 360
| 500
| 500
| 600
|
重量WT（kg）
| 36
| 66
| 90
| 105
| 105
| 185
| 305
| 420
|
SJS45Y-25C
SJS545Y-25C
| 2.5
| L
| 230
| 350
| 400
| 480
| 480
| 600
| 730
| 850
|
H
| 320
| 464
| 510
| 710
| 595
| 810
| 920
| 1120
|
DO
| 240
| 280
| 320
| 360
| 360
| 500
| 500
| 600
|
重量WT（kg）
| 38
| 69
| 95
| 114
| 114
| 195
| 315
| 435
|
SJS45Y-40C
SJS545Y-40C
| 4.0
| L
| 230
| 350
| 400
| 480
| 480
| 600
| 730
| 850
|
H
| 320
| 464
| 510
| 710
| 595
| 810
| 920
| 1120
|
DO
| 240
| 280
| 320
| 360
| 360
| 500
| 500
| 600
|
重量WT（kg）
| 42
| 70
| 95
| 114
| 114
| 195
| 315
| 435
|
SJS45Y-64C
SJS545Y-64C
| 6.4
| L
| 380
| 430
| 500
| 550
| 550
| 650
| 775
| 900
|
H
| 350
| 490
| 550
| 750
| 635
| 860
| 980
| 1120
|
DO
| 360
| 400
| 400
| 500
| 500
| 600
| 680
| 800
|
重量WT（kg）
| 47
| 75
| 105
| 124
| 124
| 210
| 335
| 460
|

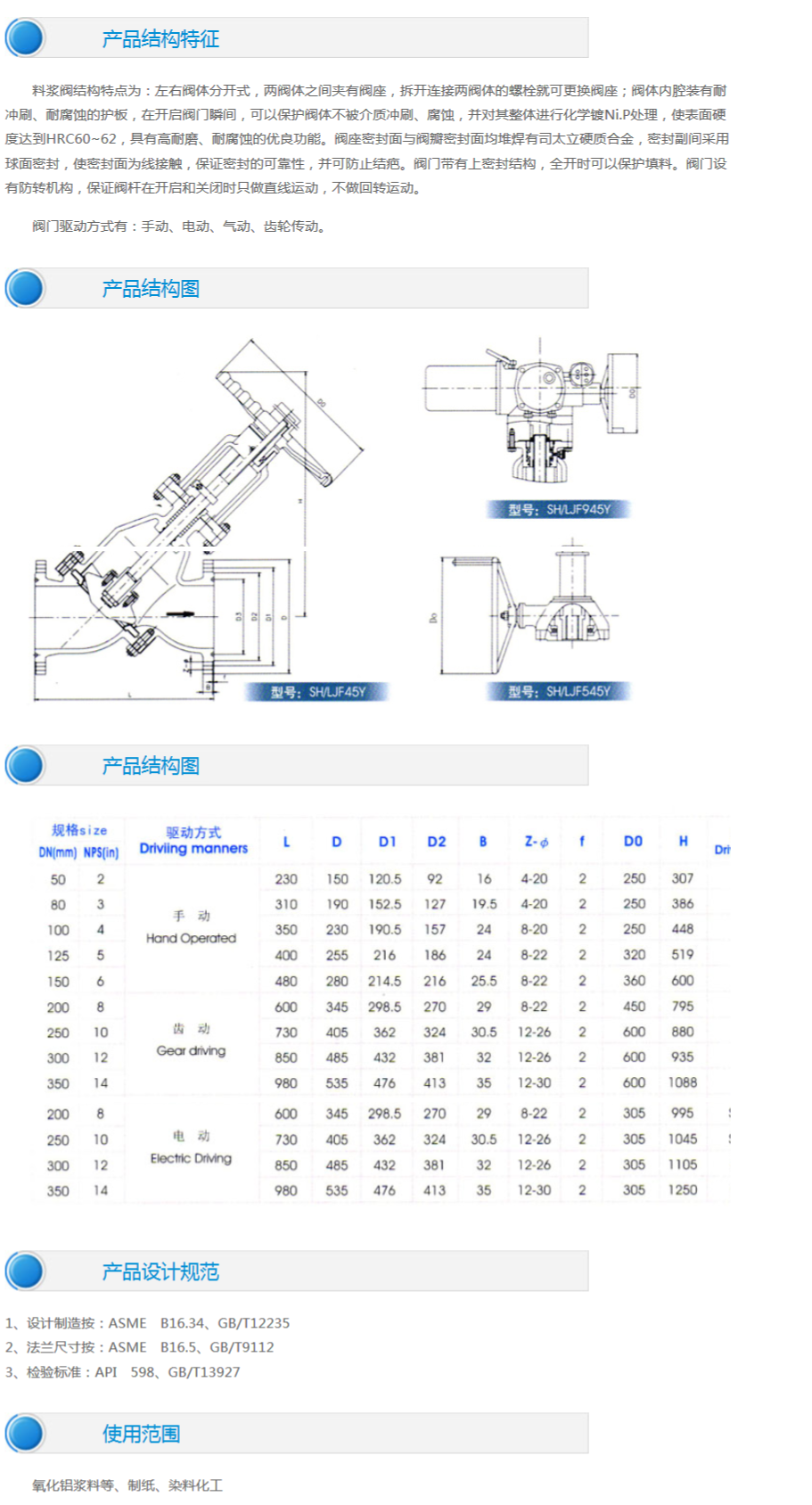

Y型漿料閥資料參數圖
