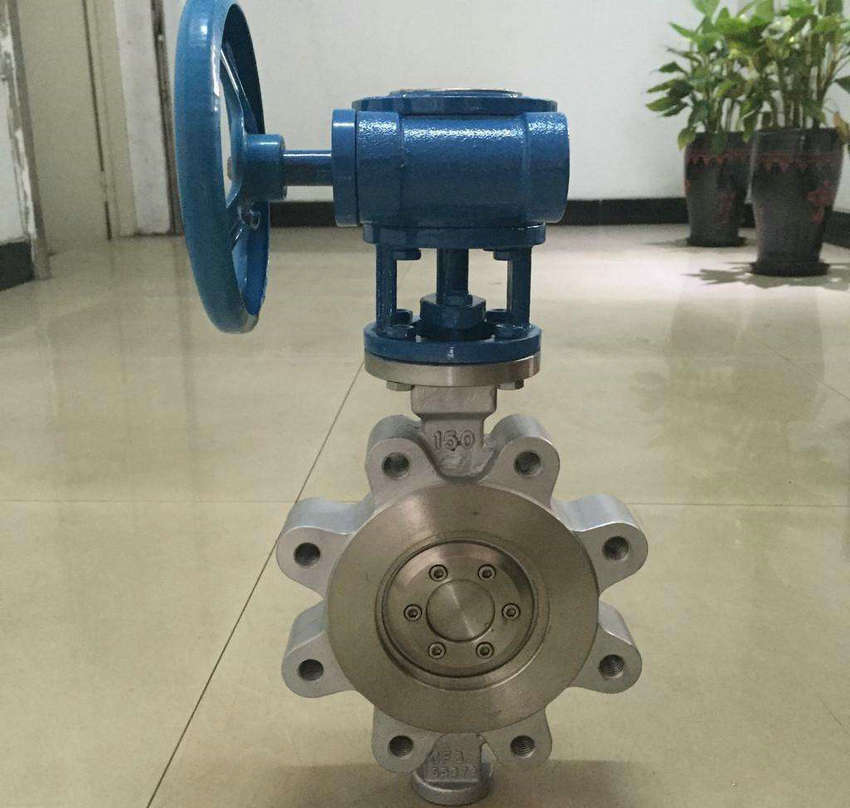

凸耳式蝶閥,支耳式蝶閥簡述：
蝶閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用。
凸耳式蝶閥,支耳式蝶閥采用標準：
設計制造:API609、MSS SP-67、MSS SP-68
檢驗和試驗：API598
法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列
對焊端：ASME B16.25
結構長度：API609
溫壓等級：ASME B16.34
特點及用途：
凸耳式蝶閥,支耳式蝶閥系列產品，大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。
凸耳式蝶閥,支耳式蝶閥的密封原理：
三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致。
三重偏心幾何形狀：
偏心1 閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2 閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
偏心3 閥座錐體軸偏離閥軸中心線，這樣就可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無摩擦密封：
(1)作為標準配置，閥座采用Cr13合金或鎢鉻鈷合金硬面。
(2)密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
(
3)關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。
| 主要性能參數：
|
|
公稱壓力 |
PN 1.0/1.6Mpa（150/200PSI） | |
適用溫度 |
≤120℃ | |
適用介質 |
水、空氣、食品、油品 | |
主要零部件 |
閥體、閥瓣、閥座、轉軸 | |
主要材料 |
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
凸耳式蝶閥,支耳式蝶閥結構圖:
