電動陶瓷球閥
更新時間：2024/11/20　

  質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
提供全套工程閥門解決方案，電動陶瓷球閥售前、售中、售后專業服務。

  產品名稱： 電動陶瓷球閥   產品型號： Q941TC
  驅動方式： 手動,電動,氣動   連接形式： 法蘭
  結構形式： 固定式   密封結構： PTFE
  壓力范圍： 1.6MPa-4.0MPa   公稱通徑： DN15-300
  常用材質： 鑄鋼,不銹鋼等   銘牌： 雄工品牌

產品說明   相關產品   訂貨流程

電動陶瓷球閥,Q941TC電動陶瓷球閥采用性能氧化鋯陶瓷材料，全部采用冷等靜壓成型，經高溫燒結，精密加工而成。零件致密性好，尺寸及形位精度高。硬度高（RHA87--92），機械強度，有耐腐蝕，耐磨損，耐高溫能。球芯與閥座均采用氧化鋯工程陶瓷，摩擦系數小，密封可靠。性能特點：所有與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。陶瓷好的耐磨性。


電動陶瓷球閥,Q941TC電動陶瓷球閥特點總結：
閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比高
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍

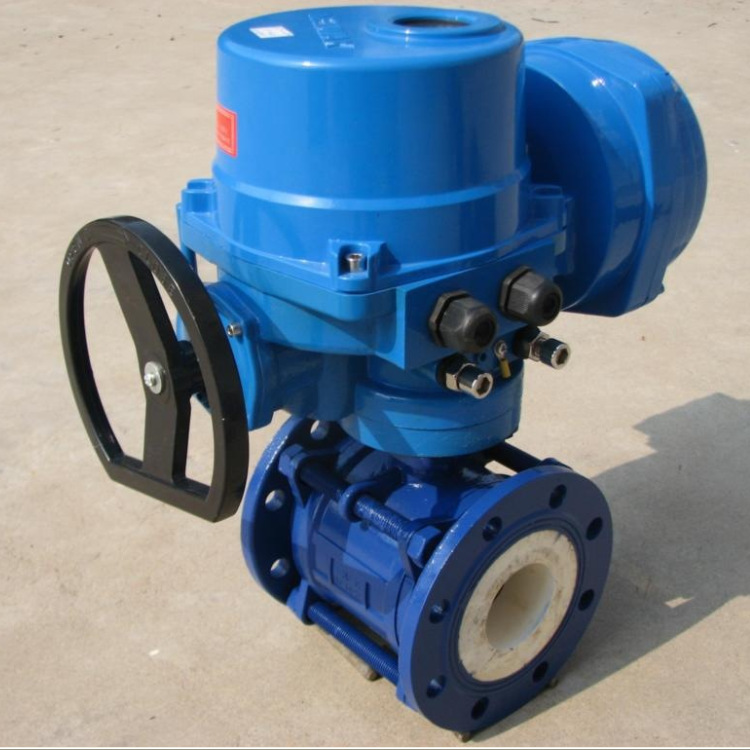

電動陶瓷球閥實物圖

–主要零件材料

閥體 閥桿 球體 閥座 填料 適用介質 適用溫度
WCB 2Cr13 復合陶瓷 復合陶瓷 PTFE 煤粉、煤渣、粉狀顆粒等腐蝕性介質 ≤200℃
CF8（304） 0Cr18Ni9（304）
CF8M（316） 0Cr17Ni12Mo2（316）
CF3M（316L） 00Cr17Ni14Mo2（316L）

電動陶瓷球閥,Q941TC電動陶瓷球閥–外形尺寸

公稱壓力PN（MPa） 公稱通徑DN（mm） 尺寸
L D D1 D2 D6 b f f6 Z-Фd W ФW H H1
1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 -
20 140 105 75 55 - 14 2 - 4-14 140 - 90 -
25 150 115 85 65 - 14 2 - 4-14 150 - 99 -
32 165 135 100 78 - 16 2 - 4-18 180 - 105 -
40 180 145 110 85 - 16 3 - 4-18 200 - 126 -
50 200 160 125 100 - 16 3 - 4-18 250 - 140 -
65 220 180 145 120 - 18 3 - 4-18 300 - 165 -
80 250 195 160 135 - 20 3 - 8-18 350 - 178 -
100 280 215 180 155 - 20 3 - 8-18 500 305 230 380
125 320 245 210 185 - 22 3 - 8-18 800 305 280 405
150 360 280 240 210 - 24 3 - 8-23 800 305 310 460
200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550
2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 -
20 140 105 75 55 - 16 2 - 4-14 140 - 90 -
25 150 115 85 65 - 16 2 - 4-14 150 - 99 -
32 165 135 100 78 - 18 2 - 4-18 180 - 105 -
40 180 145 110 85 - 18 3 - 4-18 200 - 126 -
50 200 160 125 100 - 20 3 - 4-18 250 - 140 -
65 220 180 145 120 - 22 3 - 8-18 300 - 165 -
80 250 195 160 135 - 22 3 - 8-18 350 - 178 -
100 320 230 190 160 - 24 3 - 8-23 500 305 230 380
125 400 270 220 188 - 28 3 - 8-25 800 305 280 405
150 400 300 250 218 - 30 3 - 8-25 800 305 310 460
200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550
4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 -
20 140 105 75 55 51 16 2 4 4-14 140 - 90 -
25 150 115 85 67 58 16 2 4 4-14 150 - 99 -
32 180 135 100 78 66 18 2 4 4-18 180 - 105 -
40 200 145 110 85 76 18 3 4 4-18 200 - 126 -
50 220 160 125 100 88 20 3 4 4-18 250 - 142 -
65 250 180 145 120 110 22 3 4 8-18 300 - 165 -
80 280 195 160 135 121 22 3 4 8-18 350 - 178 330
100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380
125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420
150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480
200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560

相關產品：陶瓷球閥 更多相關產品：氣動陶瓷球閥
