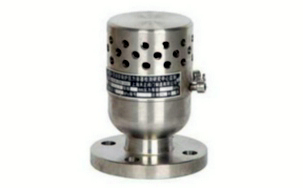

真空破壞閥,真空破除閥（器）功能可安裝容器罐的頂部或者管道上方,真空破壞閥安裝在水輪機頂蓋上(上、下游側各一個)當水輪機導葉突然關閉時,水輪機室內形成真空,造成負水錘（水流倒灌進轉輪室）,容易鼓破水輪機頂蓋跑水或者較輕機組造成抬機損壞設備。當有真空時，大氣壓真空破壞閥內彈簧的力，將真空破壞閥閥體打開，進行補氣破壞真空。當真空被破壞與大氣壓相同后，在彈簧的作用下自動關閉，完成一次破壞真空動作。
真空破壞閥原理:
經常用到的補氣部件,主要用于主軸中心孔補氣和轉輪上腔的補氣。真空破壞閥應用主軸中心孔補氣。當導水機構由于緊急事故關閉時,由于水流的慣性和轉輪的水泵作用,轉
輪室會產生真空,引起尾水反沖,產生的沖擊力或出現抬機現象,真空破壞閥在此時補入空氣,破壞真空,減少有害的沖擊力或抬機現象,對機組起到很好的保護作用。
在正常工況,也通過主軸中心孔對轉輪進行補氣,轉輪的正常運轉。設計原理真空破壞閥是單向補氣閥,依靠壓縮彈簧預緊來關閉閥門,并輔以橡膠密封條進行密封。當內腔達到真空度,產生真空負壓力,推動閥門逐漸打開進行補氣（彈簧作用力在真空為
5-10KPa時即能打開，當真空值超過20-30KPa時閥門全開）。閥門的恢復依靠彈簧推力。當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。
真空破壞閥特點:
1）、真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍 時，閥門開始開啟，向管內補氣。
2）、本閥閥門采用不銹鋼纖焊技術。
3）、出廠時，按閥門開始開啟真空度調整好，（特殊要求時請注明。）
1、護罩 2、螺母 3、擋塊 4、軸 5、緊定螺釘 6、閥座 7、螺母
真空破壞閥應用特效
用作蒸汽換熱設備及消防管道水系統保護，停汽后，由于設備內蒸汽冷凝，在設備內形成真空，或水在設備內形成回流時易對設備及系統中某些元件造成損壞，該閥在設備內真空達到-0.001mpa（可調節）數值時，自動打開，導入空氣，消除設備內真空，從而對設備和系統起到保護作用，在設備正常工作時，它關閉嚴密，不允許有流體泄漏，也可將真空控制在一定范圍，當真空壓力上升至某一數值時會自動打開導入空氣，真空下降至某一數值時會自動關閉導氣口使真空控制在一定的范圍。
技術參考：
1：工作壓力：2.5MPa
2：小密封壓力：0.00Mpa
3：工作溫度： 0-200℃
4：工作介質：蒸汽或水 空氣./ 水與乙二醇的混合液(乙二醇的濃度不超過50%）
5： 連接方式：螺紋 / 法蘭
安裝說明：
1： 真空破壞閥進氣口應向下
2：真空破壞閥應安裝于設備的.頂部，大型的應裝在高出出水口.高溢流水位150mm以上
3：設有排氣閥時，應裝在排氣閥的下側
4：有凍結時，其進水管的低位置宜設置放空泄水閥
5：都已經過調試，各部位 彈簧 螺絲 拉桿請勿擰動
